①产品名称: | 电动衬胶蝶阀 |
②产品型号: | D971J,D941J |
③口径规格: | DN50-DN1000 |
④工作压力: | 0.6MPA-1.6MPA |
⑤阀体材质: | 球墨铸铁,铸钢,不锈钢 |
⑥产品品牌: | 吉迈(上海制造) |
⑦联系我们: | 021-51078382 15000726608 |
⑧在线 QQ: | 2487747836 362995749 |
⑨产品简要: | 电动衬胶蝶阀(电动衬胶防腐蝶阀)是通过高温的方式将橡胶与阀体硫化为一体,并与电动执行机构组合而成的电动蝶阀,其衬胶的设计可以有效的隔离介质与金属接触,可使用在含有腐蚀性的介质当中。 |
1、采用衬胶无销,保证了介质与金属完全隔离,提高了产品的可靠性。
2、密封面耐磨性好(橡胶耐磨性是铜的七倍)。
3、可分为电动法兰衬胶蝶阀和电动对夹式衬胶蝶阀,可满足使用在不同的管道里。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、橡胶材料无任何毒性,并且抗菌、耐老化、耐弱腐蚀,使用寿命长等特点,且产品价格是不锈钢阀门的三分之一。
电动衬胶蝶阀标准规范:
设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
电动衬胶蝶阀零件材料:
阀体:铸铁、球墨铸铁、碳钢、不锈钢
蝶板:铸铁、球墨铸铁、碳钢、不锈钢完全包覆橡胶或氟塑料
阀杆:碳钢镀镍磷、不锈钢
阀座密封圈:天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
密封圈使用温度:丁腈橡胶X≤80度; 耐磨橡胶X6≤150度; 氯丁橡胶≤120度; 氟橡胶X7≤150度;电动衬胶蝶阀技术参数:
公称通径 |
DN50-DN1200(mm) |
公称压力 |
0.6Mpa、1.0Mpa、1.6Mpa |
连接形式 |
对夹式、法兰式 |
介质温度 |
-40℃~150℃ |
密封圈 |
各种橡胶(零泄露) |
动作范围 |
0~90° |
控制方式 |
调节型或普通开关型 |
阀体材质 |
球墨铸铁、铸钢、不锈钢 |
电动衬胶蝶阀性能规范:
公称通径 |
DN(mm) |
50~2000 |
||
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
空气、水、污水、油品、腐蚀性介质等。 |

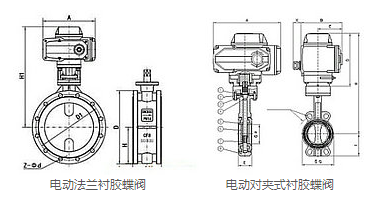

电动衬胶蝶阀外形尺寸:
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
|
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
|
H |
法兰式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
对夹式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
|
H1 |
根据所配执行机构而定 |
||||||||||||||||||
A |
根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |
||||||||||||||||||
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
1125 |
1255 |
|
D1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
