| ①产品名称: | 电动三偏心蝶阀 |
| ②产品型号: | D943H,D973H |
| ③口径规格: | DN50-DN1000 |
| ④工作压力: | 1.0mpa-2.5mpa |
| ⑤阀体材质: | 球墨铸铁,铸钢,不锈钢 |
| ⑥产品品牌: | 吉迈(上海制造) |
| ⑦联系我们: | 021-51078382 15000726608 |
| ⑧在线 QQ: | 2487747836 362995749 |
| ⑨产品简要: | 电动三偏心蝶阀蝶板与阀座之间摩擦少、寿命长、适用范围广、修护方便等特点。电动三偏心蝶阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。 |
1.有电动对夹式三偏心蝶阀和电动法兰三偏心蝶阀,满足不同连接方式的管道中。
2.密封性能可靠,使用寿命长,采用三维偏心结构,蝶阀启闭时与阀体之间存在很小的摩擦。
3.采用不同阀体材质和密封圈,可适用不同温度、压力等级,耐腐蚀等各种介质;
		4.三偏心结构,具有越关越紧的密封功能,操作灵活,不受介质压力的高、低影响。
5.电动三偏心蝶阀可调节蝶板密封圈向阀座靠近,恢复原有密封性能,大大提高了使用寿命。



|
					 1  |

					 底座  |

					 HT200、WCB、CF3、CF3M、CF8、CF8M  |

|
					 2  |

					 下轴套  |

					 铜合金、304、316  |

|
					 3  |

					 阀体  |

					 HT200、WCB、CF3、CF3M、CF8、CF8M  |

|
					 4  |

					 密封圈  |

					 NBR丁晴橡胶、PTFE、PPL、304、316  |

|
					 5  |

					 压板、蝶板  |

					 HT200、WCB、CF3、CF3M、CF8、CF8M  |

|
					 6  |

					 固定销  |

					 25、35、45  |

|
					 7、8  |

					 上、下阀轴  |

					 2Cr13、304、316、316L  |

|
					 9  |

					 上轴套  |

					 铜合金、304、316  |

|
					 10  |

					 填料  |

					 聚四氟乙烯/柔性石墨  |

|
					 11、12  |

					 填料压盖组件  |

					 HT200、WCB、CF3、CF3M、CF8、CF8M  |

电动三偏心蝶阀主要性能指标:
|
					 公称通径DN(mm)  |

					 50  |

					 65  |

					 80  |

					 100  |

					 125  |

					 150  |

					 200  |

					 250  |

					 300  |

					 350  |

					 400  |

					 450  |

					 500  |

					 600  |

					 700  |

					 800  |

					 900  |

					 1000  |

|
					 额定流量系数Cv  |

					 110  |

					 180  |

					 232  |

					 368  |

					 656  |

					 1000  |

					 1760  |

					 3390  |

					 4730  |

					 6700  |

					 8900  |

					 10500  |

					 14800  |

					 20500  |

					 31000  |

					 43000  |

					 55600  |

					 70700  |

|
					 允许压差(MPa)  |

					 ≤ 公称压力  |
			|||||||||||||||||
|
					 动作范围  |

					 0~90°  |
			|||||||||||||||||
|
					 泄露量  |

					 按GB/T4213-92,为Kv值的10-4  |
			|||||||||||||||||
|
					 基本误差  |

					 ±2.5%  |
			|||||||||||||||||
|
					 回差  |

					 ±2.5%  |
			|||||||||||||||||
|
					 死区  |

					 1%  |
			|||||||||||||||||
|
					 可调范围  |

					 50:1  |
			|||||||||||||||||

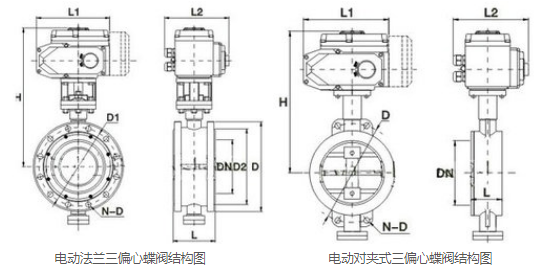

电动三偏心蝶阀外形尺寸:
|
					 公称通径 DN(mm)  |

					 50  |

					 65  |

					 80  |

					 100  |

					 125  |

					 150  |

					 200  |

					 250  |

					 300  |

					 350  |

					 400  |

					 450  |

					 500  |

					 600  |

					 700  |

					 800  |

					 900  |

					 1000  |

|
					 L  |

					 108  |

					 112  |

					 114  |

					 127  |

					 140  |

					 140  |

					 152  |

					 165  |

					 178  |

					 190  |

					 216  |

					 222  |

					 229  |

					 267  |

					 292  |

					 318  |

					 330  |

					 410  |

|
					 L1  |

					 43  |

					 46  |

					 49  |

					 56  |

					 64  |

					 70  |

					 71  |

					 76  |

					 83  |

					 92  |

					 102  |

					 113  |

					 127  |

					 154  |

					 165  |

					 190  |

					 203  |

					 216  |

|
					 H  |

					 112  |

					 115  |

					 120  |

					 140  |

					 170  |

					 180  |

					 210  |

					 240  |

					 290  |

					 320  |

					 350  |

					 380  |

					 410  |

					 470  |

					 550  |

					 640  |

					 710  |

					 770  |

|
					 n-φd  |

					 4-18  |

					 4-18  |

					 8-18  |

					 8-18  |

					 8-18  |

					 8-22  |

					 12-22  |

					 12-26  |

					 12-26  |

					 16-26  |

					 16-30  |

					 20-30  |

					 20-33  |

					 20-36  |

					 24-36  |

					 24-39  |

					 28-39  |

					 28-42  |

|
					 H1  |

					 根据所配执行机构而定  |
			|||||||||||||||||
|
					 A  |

					 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同  |
			|||||||||||||||||
|
					 D  |

					 165  |

					 185  |

					 200  |

					 220  |

					 250  |

					 285  |

					 340  |

					 405  |

					 460  |

					 520  |

					 580  |

					 640  |

					 715  |

					 840  |

					 910  |

					 1025  |

					 1125  |

					 1255  |

|
					 D1  |

					 125  |

					 145  |

					 160  |

					 180  |

					 210  |

					 240  |

					 295  |

					 355  |

					 410  |

					 470  |

					 525  |

					 585  |

					 650  |

					 770  |

					 840  |

					 950  |

					 1050  |

					 1170  |
