    气动中线蝶阀

    ①产品名称：  气动中线蝶阀
    ②产品型号：  71X,D671X,D971X,D671F4,D671F46
    ③口径规格：  DN50-DN2000
    ④工作压力：  1.0MPA-2.5MPA
    ⑤阀体材质：  球墨铸铁，铸钢，不锈钢
    ⑥产品品牌： 吉迈(上海制造)
    ⑦联系我们： 021-51078382  15000726608
    ⑧在线 QQ： 2487747836    362995749
    ⑨产品简要： 气动中线蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用.
    产品详情服务承诺订货流程

    气动中线蝶阀产品简介/ Product Introduction

    气动中线蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。



    气动中线蝶阀产品特点/ Features

    1、结构简单紧凑、小型轻便，容易拆装及维修，并可在任意位置安装。

    2、90°回转，启闭迅速。

    3、由扭矩产生弹性密封，密封可靠。

    4、选择不同零部件材质，可适用于多种介质。



    气动中线蝶阀产品结构图/ Product Structure

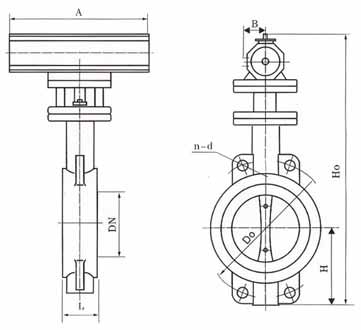

    D671X,D671F46气动中线蝶阀

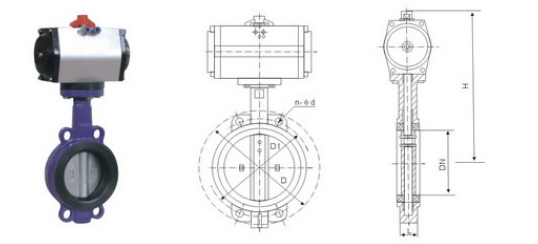

    D971X,D671F46气动中线蝶阀

    气动中线蝶阀产品参数/ Product parameters


    气动对夹中线蝶阀 标准参数表

    公称通径

    50mm~1200mm

    法兰标准

    ISO7005-2 1988

    大工作压力

    1.6MPa

    壳体试验压力

    1.5 倍工作压力

    密封试验压力

    1.1 倍工作压力

    工作温度范围

    NBR 阀座 -10?C~80 ? C 、 EPDM 阀座 -20?C~120?C

    允许长期使用温度

    NBR 阀座 0?C~60 ? C 、 ,EPDM 阀座 0?C~100?C

    材料

    ( 见《可选材料表》部分 )

    结构尺寸

    ISO5752-88

    驱动型式

    手柄

    50mm~300mm

    蜗轮

    50mm~1200mm

    气动

    50mm~1200mm

    电动

    50mm~1200mm

    表面处理

    环氧聚酯涂料 、 尼龙 11 、 烤漆


    气动对夹中线蝶阀 采用标准

    项目名称

    采用标准

    可选标准

    设计制造验收

    GB/T12238-1989

    ISO/DIN10631-91

    阀门结构长度

    GB/T12221-1989

    ISO5752-88

    阀门法兰连接

    GB9113-1988

    ISO7005. 2

    阀门检验

    GB/T13927-1992

    ISO/DIN5208-87

    阀门标志

    GB12220-1989

    ISO5209-87

    驱动装置连接

    GB12223-1989

    ISO/DIN5211-89

    阀门供货要求

    GB/T12252

    ————

    注：本蝶阀不仅符合 ISO,GB 标准，同时也兼容世界其它国家标准

    气动对夹中线蝶阀 可选材料

    主要零部件

    材质

    适用规格

    主要零部件

    材质

    适用规格

    阀体

    球墨铸铁 灰铸铁 铸钢 不锈钢

    50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm

    阀杆

    不锈钢 410 不锈钢 316 不锈钢 304 碳钢镀镍磷

    50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm

    阀板

    不锈钢 CF8 不锈钢 CF8M 球墨铸铁镀镍磷 球墨铸铁覆尼龙

    50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm

    阀座

    丁腈橡胶 NBR 乙丙橡胶 EPDM 氟橡胶 VITON 硅橡胶 SEP 耐热 EPDM 耐磨 EPDM PTFE

    50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm


    气动对夹中线蝶阀 密封副适用介质，温度推荐表

    密封副材质

    适用温度

    介质类型及适用程度

    突出特性

    淡水

    海水

    盐类

    强碱

    弱碱

    强酸

    弱酸

    天然气

    醇类

    空气

    蒸汽

    油类

    食品

    阀座

    丁腈

    -12?C~82?C

    A

    A

    A

    B

    A

    D

    B

    A

    C

    A

    D

    A

    B

    耐油

    三元乙丙

    -35?C~135?C

    A

    A

    A

    A

    A

    C

    A

    B

    B

    A

    A

    C

    A

    耐老化

    耐腐蚀三元乙丙

    -35?C~160?C

    A

    A

    A

    A

    A

    A

    A

    B

    B

    A

    A

    C

    A

    耐腐蚀、耐老化

    氟橡胶

    -23?C~135?C

    A

    A

    A

    A

    A

    C

    A

    A

    C

    A

    A

    A

    A

    耐高温、耐腐蚀

    聚四氟乙烯

    -10?C~150?C

    A

    A

    A

    C

    A

    A

    A

    A

    A

    A

    A

    A

    A

    耐腐蚀、耐高温

    蝶板

    球铁电镀

    -30?C~350?C

    B

    D

    C

    D

    C

    D

    C

    B

    A

    B

    A

    A

    C

    耐热

    球铁尼龙覆层

    -30?C~100?C

    A

    A

    A

    A

    A

    D

    A

    A

    C

    A

    D

    A

    A

    抗蚀、耐磨

    铝青铜

    -273?C~232?C

    A

    B

    C

    D

    C

    D

    B

    A

    A

    A

    A

    A

    C

    耐热、耐腐蚀

    不锈钢

    -268?C~316?C

    A

    B

    C

    C

    B

    C

    A

    A

    A

    A

    A

    A

    A

    耐高温、耐腐蚀

    A 非常适用 B 适用 C 有限适用 D 不适用

    气动对夹中线蝶阀 连接尺寸

    公称通径

    结构长度
    (标准值)

    外形尺寸
    (参考值)

    连接尺寸
    (标准值)

    0.6MPa

    1.0MPa

    1.6MPa

    毫米

    英寸

    L

    H

    H1

    W

    W1

    D

    n-d

    D

    n-d

    D

    n-d

    50

    2

    43

    63

    315

    180

    65

    110

    4-14

    125

    4-18

    125

    4-18

    65

    21/2

    46

    70

    330

    180

    65

    130

    4-14

    145

    4-18

    145

    4-18

    80

    3

    46

    83

    390

    245

    72

    150

    4-18

    160

    8-18

    160

    8-18

    100

    4

    52

    105

    431

    240

    72

    170

    4-18

    180

    8-18

    180

    8-18

    125

    5

    56

    115

    455

    240

    72

    200

    8-18

    210

    8-18

    210

    8-18

    150

    6

    56

    137

    626

    350

    93

    225

    8-18

    240

    8-22

    240

    8-22

    200

    8

    60

    164

    720

    350

    93

    280

    8-18

    295

    8-22

    295

    12-22

    250

    10

    68

    206

    800

    550

    350

    335

    12-18

    350

    12-22

    355

    12-26

    300

    12

    78

    230

    860

    600

    350

    395

    12-22

    400

    12-22

    410

    12-26

    350

    14

    78

    248

    883

    600

    350

    445

    12-22

    460

    16-22

    470

    16-26

    400

    16

    102

    289

    972

    600

    350

    495

    16-22

    515

    16-26

    525

    16-30

    450

    18

    114

    320

    1043

    750

    380

    550

    16-22

    565

    20-26

    585

    20-30

    500

    20

    127

    343

    1098

    750

    380

    600

    20-22

    620

    20-26

    650

    20-33

    600

    24

    154

    413

    1236

    750

    380

    705

    20-26

    725

    20-30

    770

    20-36

    700

    28

    165

    478

    1431

    750

    380

    810

    24-26

    840

    24-30

    840

    24-36

    800

    32

    190

    525

    1488

    750

    380

    920

    24-30

    950

    24-33

    950

    24-39

    900

    36

    203

    620

    1615

    1250

    380

    1020

    24-30

    1050

    28-33

    1050

    28-39

    1000

    40

    216

    725

    1765

    1500

    580

    1120

    28-30

    1160

    28-36

    1170

    28-42

    1200

    48

    254

    780

    1976

    1500

    580

    1340

    32-33

    1380

    32-39

    1390

    32-48
