不锈钢气动金属硬密封蝶阀产品简介/ Product Introduction

不锈钢气动金属硬密封蝶阀主要由气动执行器和金属硬密封蝶阀组成，再配以不同的附件组合，达到具体的控制要求。金属硬密封蝶阀则具有耐高低温、高压、允许介质中又微小颗粒、使用寿命长等特点，被广泛用于介质温度≤425℃的冶金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和截断流体使用。

不锈钢气动金属硬密封蝶阀产品特点/ Features

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

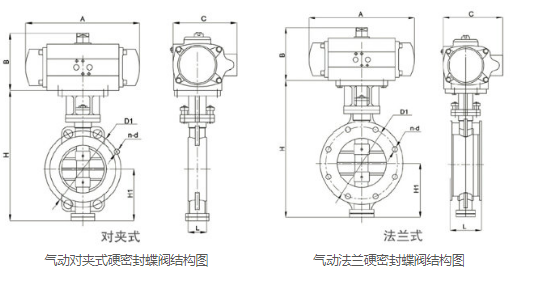

不锈钢气动金属硬密封蝶阀产品结构图/ Product Structure

D673H,D643H气动金属硬密封蝶阀

不锈钢气动金属硬密封蝶阀产品参数/ Product parameters

气动对夹硬密封蝶阀执行机构：

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式

气动对夹硬密封蝶阀附件的选项：

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。

气动对夹硬密封蝶阀主要性能规范：

公称通径DN（mm）		50-1200
公称压力PN（MPa)		1.0		1.6
公称压力PS（MPa)	强度试验	1.5		2.4
	密封试验	1.1		1.76
材料\材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	四氟不锈钢
	填料	四氟柔性石墨
适用工况	适用介质	水、蒸汽、油品	硝酸类	醋酸类
	适用温度	-40℃～200℃（超该温度范围；订货时请注明）
执行器	型号	GT系列、SW系列、BAW系列
	气源压力	0.4-0.7Mpa

六、气动对夹硬密封蝶阀主要尺寸及执行器配置

公称通径DN(mm)	尺寸(mm)				执行器型号
公称通径DN(mm)	L	D1	H	Z-Φd	执行器型号
50	43	125	82	4-18	GT63/GT83K
65	46	145	95	8-18	GT83/GT83K
80	49	160	108	8-18	GT83/GT110K
100	56	190	125	8-23	GT110/GT127K
125	64	220	138	8-25	GT127/GT160K
150	70	250	198	8-25<	GT127/GT160K
200	71	310	236	12-25	GT160/GT190K
250	76	370	276	12-30	GT190/GT210K
300	83	430	308	16-30	GT210/AW17S
350	92	490	340	16-34	AW17/AW20S
400	102	550	374	16-34	AW17/AW20S
450	114	600	384	20-34	AW17/AW20S
500	127	660	448	20-41	AW17/AW20S
600	154	770	490	20-41	AW20/AW28S
700	165	875	542	24-48	AW28/AW28S
800	190	990	607	24-48	AW28/AW35S
900	203	1090	665	28-54	AW28/AW35S
1000	216	1210	731	28-58	AW35/AW40S
1200	254	1420	842	32-58	AW35/AW40S

Quotation process

送货上门我们保证提供全新的无缺陷的产品，送货至客户要求的所在工地。
快速反应接到贵方反映产品质量问题后第一时间做出答复，负责处理有关产品质量事宜，直到贵方满意为止。
在线服务我公司分别向客户提供售后服务热线、技术热线、质保热线。保证有关部门 12 小时有人服务，主要人员 24 小时开通手提电话提供服务。
质量保证产品出厂全部通过质检，保证合格率 100%，在质保期内发现缺陷/潜在的缺陷，我公司负责免费维修或更换。以及免费提供技术咨询和服务。
现场安装所有产品将及时、准确地发往客户指定地点，随产品装箱的有产品使用说明书及合格证，如客户需要，我公司将派有关人员亲临现场指导安装、调试（需在下单前跟销售部协商确认）。
质保承诺明确售后服务的优惠条件及保修的响应时间：在质保期间内在 24~36 小时（省外 48 小时）内到达现场维修。质保期满后，明确例行维保时间和各项维修承诺。
优质服务我公司本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务，与客户建立长期的合作伙伴关系。

Quotation process

留下联络方式客户将电子版采购清单和联系方式发送至邮箱：jmvalves@126.com，或来电咨询 021-51078382。
选型与报价收到客户采购清单，销售顾问会第一时间为客户选型与报价。
电话沟通相关事宜电话沟通商定：交货期、特殊要求等事宜。

Ordering instructions

01	客户对产品有特殊要求，须在订货合同中提供以下说明： ①产品结构长度 ②连接形式 ③公称直径、全通径、缩径、管道尺寸 ④运用介质及温度、压力范围 ⑤实验、检验标准及其他要求
02	公司可根据客户特殊要求协商是否配置各类驱动装置。
03	如由客户提供确定的阀门类型和型号时，为避免供货中出现不必要的麻烦，客户应正确说明其型号的要求和使用介质，在供需双方理解一致的条件下签订合同。
04	期货、订货的客户电话沟通详细所需的阀门型号、规格、数量以及交货时间、地点，并先按订单总额的30% 预定金或全额货款及时汇入我司账户，其余货款待发货前汇入，以便及时安排发货。

①产品名称：	不锈钢气动金属硬密封蝶阀
②产品型号：	D673H,D643H
③口径规格：	DN50-DN1000
④工作压力：	1.0mpa-1.6mpa
⑤阀体材质：	铸铁，铸钢，不锈钢
⑥产品品牌：	吉迈(上海制造)
⑦联系我们：	021-51078382 15000726608
⑧在线 QQ：	2487747836 362995749
⑨产品简要：	金属硬密封蝶阀则具有耐高低温.高压.允许介质中又微小颗粒.使用寿命长等特点.被广泛用于介质温度≤425℃的冶金.电力.石油化工.以及给排水和市政建设等工业管道上,作调节流量和截断流体使用.
