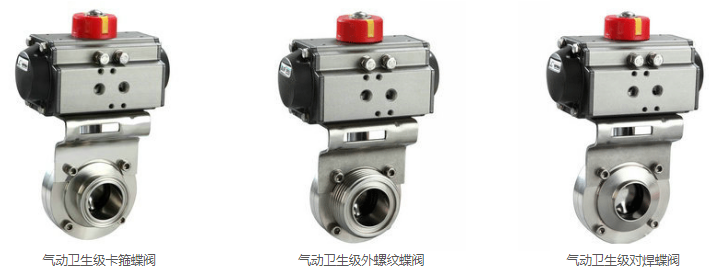

| ①产品名称： | 气动卫生级蝶阀 |
| ②产品型号： | D681X,D661X,D621X |
| ③口径规格： | DN25-DN200 |
| ④工作压力： | 0.6MPA-1.6MPA |
| ⑤阀体材质： | 球墨铸铁，铸钢，不锈钢 |
| ⑥产品品牌： | 吉迈(上海制造) |
| ⑦联系我们： | 021-51078382 15000726608 |
| ⑧在线 QQ： | 2487747836 362995749 |
| ⑨产品简要： | 气动卫生级蝶阀是由气动执行器和卫生级卡箍蝶阀两部分组装而成，以净化干燥压缩空气为动力源，也可通过回讯器或阀门定位器等附件，接受电信号进行瞬间开关或连续过程控制. |
1、设计新颖、合理、结构独特，重量轻，启闭迅速
2、扭矩轻，操作方便，省力灵巧
3、密封材料耐老化、耐腐蚀，使用寿命长等特点
4、可以任何位置安装，维修方便
5、具有结构紧凑、装拆方便等优点。
6、意大利品质，正常使用寿命可达百万次
卫生级气动外螺纹蝶阀制造检验标准
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
GB/T2238-1989 |
GB/T12221-1989 |
GB/T9113.1-2000 |
GB9131 |
GB/T13927 JB/T9092 |
卫生级气动外螺纹蝶阀技术参数
|
公称通径 |
DN（mm） |
15～50 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、蒸气、油品等。 |
|||
|
驱动形式 |
手动、气传动、电传动。 |
|||
|
连接方式 |
快装式、卡箍式、外螺纹、焊接式等 |
|||
卫生级气动外螺纹蝶阀零件材质
|
零件名称 |
材料 |
|
阀体 |
304、316、316L |
|
阀板 |
304、316、316L |
|
密封圈 |
硅橡胶、氟橡胶、聚四氟 |
|
阀杆 |
304、316、316L |
|
填料 |
硅橡胶、氟橡胶、聚四氟 |
|

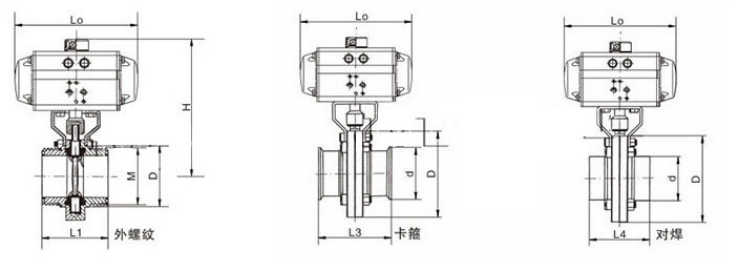

卫生级快装卡箍式蝶阀尺寸表/3A |
||||||
|
|
Size |
O |
B |
Kxk |
A |
H |
|
1" |
78.0 |
25.4 |
8.0×8.0 |
100.0 |
39.0 |
|
|
3/4" |
78.0 |
25.4 |
8.0×8.0 |
100.0 |
39.0 |
|
|
1" |
78.0 |
50.5 |
8.0×8.0 |
100.0 |
39.0 |
|
|
1 1/2" |
86.0 |
50.5 |
8.0×8.0 |
100.0 |
39.0 |
|
|
2" |
102.0 |
64.0 |
8.0×8.0 |
100.0 |
45.0 |
|
|
2 1/2" |
115.0 |
77.5 |
10.0×10.0 |
104.0 |
51.0 |
|
|
3" |
128.0 |
91.0 |
10.0×10.0 |
112.0 |
60.0 |
|
|
4" |
154.0 |
119.0 |
11.0×11.0 |
120.0 |
67.0 |
|
|
5" |
185.0 |
145.0 |
11.0×11.0 |
128.0 |
77.0 |
|
|
6" |
215.0 |
167.0 |
11.0×11.0 |
160.0 |
92.5 |
|
|
8" |
285.0 |
217.0 |
14.0×14.0 |
180.0 |
107.5 |
|
