气动切断蝶阀

①产品名称：	气动切断蝶阀
②产品型号：	D671X,D641X,D673H,D643H
③口径规格：	DN250-DN2000
④工作压力：	1.0mpa-2.5mpa
⑤阀体材质：	铸钢，不锈钢
⑥产品品牌：	吉迈(上海制造)
⑦联系我们：	021-51078382 15000726608
⑧在线 QQ：	2487747836 362995749
⑨产品简要：	D673H,D643H气动切断蝶阀气动快速切断蝶阀广泛应用在食品、医药、化工、石油、电力、；冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

产品详情服务承诺订货流程

气动切断蝶阀产品简介/ Product Introduction

气动切断蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的佳装置。

气动切断蝶阀产品特点/ Features

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。
7、采用双作用气缸推动，启闭力矩大、动作速度快，阀门启闭迅速，流阻损失小。
8、气缸采用缓冲设计，提高了使用寿命；气缸上装有消声器，以减小噪音对环境的污染。适用于高炉煤气、转炉煤气等可燃性气体管道中要求快速切断场合。

气动切断蝶阀产品结构图/ Product Structure

气动切断蝶阀产品结构图、

气动切断蝶阀产品参数/ Product parameters

适用介质：加热炉煤气、高炉煤气、转炉煤气等单程启闭时间：DN≤1200，S≤2秒；DN≥1400，S≤3.5秒执行机构采用新型系列AT/AW型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式 1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
型号解析

阀门类型	阀门驱动方式	阀门两端链接方式	阀结构形式代号	阀体材料
D代表蝶阀	气动-6	4代表法兰	3代表三偏心	F代表氟塑料

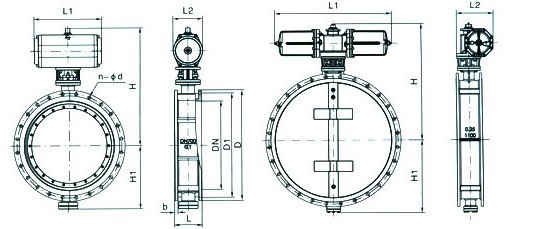

主要连接尺寸 D643(H、Y)-1.0、2.5(0.1、0.25MPa)

公称通径	外形尺寸				连接尺寸										执行器型号
	外形尺寸				PN1.0					PN2.5
	L1	L2	H	H1	L	D	D1	b	n-φd	1	D	D1	b	n-φd
250	348	159	584	595	140	375	335	16	12-18	165	375	335	24	12-18	GTD145
300	348/627	176/200	635/630	645	170	440	395	16	12-22	178	440	395	24	12-22	GTD160/AW13
350	378/627	176/200	660/655	645	170	490	445	16	12-22	190	490	445	24	12-22	GTD160/AW13
400	432/627	206/200	750/696	745	190	540	495	16	16-22	216	540	495	24	16-22	GTD160/AW13
450	524/627	228/200	805/728	745	190	595	550	16	16-22	222	595	550	24	16-22	GTD190/AW13
500	524/850	228/270	850/820	745	190	645	600	20	20-22	229	645	600	26	20-22	GTD210/AW17
600	524/850	228/270	905/875	970	210	755	705	20	20-26	267	755	705	26	20-26	GTD210/AW17
700	648/1158	275/350	1000/1084	970	210	860	810	20	24-26	292	860	810	26	24-26	GTD255/AW20
656	648/1158	275/350	1060/1084	1020	210	975	920	20	24-30	318	975	920	26	24-30	GTD255/AW20
900	648/1158	275/350	1110/1084	1220	250	1075	1020	20	24-30	330	1075	1020	26	24-30	GTD255/AW20
1000	715/1158	324/375	1200/1126	1220	250	1175	1120	20	28-30	410	1175	1120	26	28-30	GTD300/AW25
1200	715/1158	324/375	1330/1256	1240	250	1375	1320	20	32-30	470	1375	1320	28	32-30	GTD300/AW25
1400	795/1448	380/460	1540/1483	1460	300	1675	1520	20	36-30	530	1675	1520	30	36-30	GTD350/AW28
1600	795/1448	380/460	1605/1540	1250	300	1790	1730	24	40-30	600	1790	1730	34	40-30	GTD350/AW28
1656	1880	545	1640	1520	300	1990	1930	24	44-30	670	1990	1930	36	44-30	AW35
2000	1880	545	1740	1520	300	2190	2130	24	48-30	760	2190	2130	38	48-30	AW35
