气动UPVC蝶阀产品简介/ Product Introduction

D671S,D671X气动UPVC蝶阀用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。气动塑料蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过气动塑料蝶阀所产生的压力降很小，故具有较好的流量控制特性。upvc气动蝶阀耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。

气动UPVC蝶阀产品特点/ Features

（1）外型结构紧凑美观。
（2）本体重量轻容易安装。
（3）耐腐蚀性强，应用范围广。
（4）材质卫生无毒。
（5）耐磨损、容易拆卸，维护简单易行

气动UPVC蝶阀产品结构图/ Product Structure

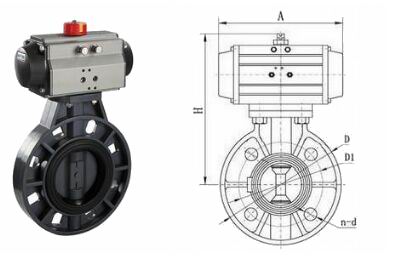

D671S,D671X气动对夹蝶阀UPVC

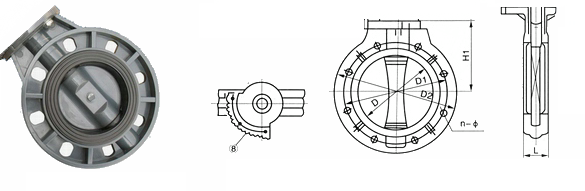

D671S,D671X气动对夹蝶阀UPVC结构图

气动UPVC蝶阀产品参数/ Product parameters

公称通径	50	65	80	100	125	150	200	250	300
公称压力	PN1.0、1.6MPa
连接形式	对夹式
密封材质	FPM、EPDM、NBR
适用温度	0～+60℃
阀体材质	UPVC、CPVC、PP
阀芯材质	UPVC、CPVC、PP、PTFE
适用介质	PVC兼容的食品工业化学溶剂
配用执行机构	GT、AT、AW系列单双作用气动执行器
控制方式	开关两位控制、4～20mA模拟量信号控制

气动塑料蝶阀执行器技术参数

执行器型号	GT、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构、双作用执行机构
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

气动塑料蝶阀主要零件材料

零件名称	材料名称
阀体	UPVC、PPR、PVDF
蝶板	UPVC、PPR、PVDF
阀座	EPDM、FPM
阀杆	2Cr13、45#
"O"型圈	EPDM、FPM

气动塑料蝶阀主要性能规范

公称通径	DN（mm）	50～300
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤60℃
适用介质	空气、水、气体、油品等

气动塑料蝶阀安装连接尺寸

通径（mm）	英寸″	尺寸（mm）
通径（mm）	英寸″	长度	D	D1-ANSI	D1-JIS	D1-DIN	H	N-d-ANSI	N-d-JSI	N-d-DIN
50	2	43	56.5	120.39	120	125	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139.44	140	145	113	4-19	4-19	4-18
80	3	47.5	79	152.4	150	160	115	4-19	4-19	4-18
100	4	57.2	103	190.5	175	180	135	8-19	8-19	8-18
125	5	66	130	216	210	210	165	8-22	8-23	8-18
150	6	74	151	241.55	240	240	177	8-22	8-23	8-23
200	8	87.5	200	298.5	290	295	210	8-22	8-23	8-23
250	10	110	255	362	355	350	240	12-25	12-25	12-23
300	12	129	311	432	400	400	297	12-25	12-25	12-23

Quotation process

送货上门我们保证提供全新的无缺陷的产品，送货至客户要求的所在工地。
快速反应接到贵方反映产品质量问题后第一时间做出答复，负责处理有关产品质量事宜，直到贵方满意为止。
在线服务我公司分别向客户提供售后服务热线、技术热线、质保热线。保证有关部门 12 小时有人服务，主要人员 24 小时开通手提电话提供服务。
质量保证产品出厂全部通过质检，保证合格率 100%，在质保期内发现缺陷/潜在的缺陷，我公司负责免费维修或更换。以及免费提供技术咨询和服务。
现场安装所有产品将及时、准确地发往客户指定地点，随产品装箱的有产品使用说明书及合格证，如客户需要，我公司将派有关人员亲临现场指导安装、调试（需在下单前跟销售部协商确认）。
质保承诺明确售后服务的优惠条件及保修的响应时间：在质保期间内在 24~36 小时（省外 48 小时）内到达现场维修。质保期满后，明确例行维保时间和各项维修承诺。
优质服务我公司本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务，与客户建立长期的合作伙伴关系。

Quotation process

留下联络方式客户将电子版采购清单和联系方式发送至邮箱：jmvalves@126.com，或来电咨询 021-51078382。
选型与报价收到客户采购清单，销售顾问会第一时间为客户选型与报价。
电话沟通相关事宜电话沟通商定：交货期、特殊要求等事宜。

Ordering instructions

01	客户对产品有特殊要求，须在订货合同中提供以下说明： ①产品结构长度 ②连接形式 ③公称直径、全通径、缩径、管道尺寸 ④运用介质及温度、压力范围 ⑤实验、检验标准及其他要求
02	公司可根据客户特殊要求协商是否配置各类驱动装置。
03	如由客户提供确定的阀门类型和型号时，为避免供货中出现不必要的麻烦，客户应正确说明其型号的要求和使用介质，在供需双方理解一致的条件下签订合同。
04	期货、订货的客户电话沟通详细所需的阀门型号、规格、数量以及交货时间、地点，并先按订单总额的30% 预定金或全额货款及时汇入我司账户，其余货款待发货前汇入，以便及时安排发货。

①产品名称：	气动UPVC塑料蝶阀
②产品型号：	D671S,D671X
③口径规格：	DN50-DN250
④工作压力：	0.6MPA-1.6MPA
⑤阀体材质：	塑料
⑥产品品牌：	吉迈(上海制造)
⑦联系我们：	021-51078382 15000726608
⑧在线 QQ：	2487747836 362995749
⑨产品简要：	upvc气动塑料蝶阀耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
