| ①产品名称： | 气动通风蝶阀 |
| ②产品型号： | D641W |
| ③口径规格： | DN50-DN1200 |
| ④工作压力： | 0.05mpa-1.0mpa |
| ⑤阀体材质： | 球墨铸铁，铸钢，不锈钢 |
| ⑥产品品牌： | 吉迈(上海制造) |
| ⑦联系我们： | 021-51078382 15000726608 |
| ⑧在线 QQ： | 2487747836 362995749 |
| ⑨产品简要： | D641W 气动通风蝶阀广泛用于冶金、建材、电国力、矿山、石化等工业管线，对气体介质起控制或调节作用。 |
气动通风蝶阀性能参数：
|
公称通径 |
DN(mm) |
50-2000 |
||
|
公称压力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
|
试验压力 Ps(MPa) |
强度试验 |
0.075 |
0.375 |
0.9 |
|
密封试验 |
≤ 1.5％泄漏量 |
|||
|
适用介质 |
煤气、含尘气体、烟道气等。 |
|||

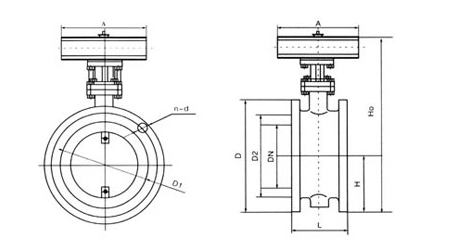

气动通风蝶阀外形尺寸：
|
公称通径 DN |
结构长度 (标准值) |
外形尺寸 (参考值) |
连接尺寸 (标准值) |
参考 重量 |
|||||||||
|
0.05MPa和0.25MPa |
O．6MPa |
||||||||||||
|
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
n-d |
D |
D1 |
n-d |
|
|
50 |
2 |
108 |
70 |
337 |
180 |
65 |
140 |
110 |
4-14 |
140 |
110 |
4-14 |
16 |
|
65 |
21,2 |
112 |
80 |
357 |
180 |
65 |
160 |
130 |
4-14 |
160 |
130 |
4-14 |
17 |
|
80 |
3 |
114 |
95 |
385 |
180 |
65 |
190 |
150 |
4-18 |
190 |
150 |
4-18 |
19 |
|
100 |
4 |
127 |
105 |
405 |
180 |
65 |
210 |
170 |
4-18 |
210 |
170 |
4-18 |
22 |
|
125 |
5 |
140 |
120 |
483 |
245 |
72 |
240 |
200 |
8-18 |
240 |
200 |
8-18 |
27 |
|
150 |
6 |
140 |
132 |
508 |
245 |
72 |
265 |
225 |
8-18 |
265 |
225 |
8-18 |
31 |
|
200 |
8 |
160 |
160 |
566 |
245 |
72 |
320 |
280 |
8-18 |
320 |
280 |
8-18 |
47 |
|
250 |
10 |
160 |
187 |
623 |
245 |
72 |
375 |
335 |
12-18 |
375 |
335 |
12-18 |
68 |
|
300 |
12 |
180 |
220 |
750 |
355 |
93 |
440 |
395 |
12-22 |
440 |
395 |
12-22 |
79 |
|
350 |
14 |
180 |
245 |
803 |
355 |
93 |
490 |
445 |
12-22 |
490 |
445 |
12-22 |
130 |
|
400 |
16 |
200 |
270 |
852 |
355 |
93 |
540 |
495 |
16-22 |
540 |
495 |
16-22 |
141 |
|
450 |
18 |
200 |
297 |
907 |
355 |
93 |
595 |
550 |
16-22 |
595 |
550 |
16-22 |
190 |
|
500 |
20 |
220 |
322 |
960 |
355 |
93 |
645 |
600 |
16-22 |
645 |
600 |
16-22 |
225 |
|
600 |
24 |
220 |
377 |
1080 |
550 |
350 |
755 |
705 |
20-26 |
755 |
705 |
20-26 |
245 |
|
700 |
28 |
240 |
430 |
1185 |
550 |
350 |
860 |
810 |
24-26 |
860 |
810 |
24-26 |
320 |
|
800 |
32 |
240 |
487 |
1300 |
550 |
350 |
975 |
920 |
24-30 |
975 |
920 |
24-30 |
405 |
|
900 |
36 |
260 |
537 |
1400 |
550 |
350 |
1075 |
1020 |
24-30 |
1075 |
1020 |
24-30 |
500 |
|
1000 |
40 |
260 |
587 |
1500 |
550 |
350 |
1175 |
1120 |
28-30 |
1175 |
1120 |
28-30 |
700 |
|
1200 |
48 |
280 |
702 |
1825 |
600 |
350 |
1375 |
1320 |
32-30 |
1405 |
1340 |
32-33 |
750 |
