①产品名称: | 气动三偏心蝶阀 |
②产品型号: | D643H,D673H |
③口径规格: | DN50-DN2000 |
④工作压力: | 0.6MPA-2.5MPA |
⑤阀体材质: | 球墨铸铁,铸钢,不锈钢 |
⑥产品品牌: | 吉迈(上海制造) |
⑦联系我们: | 021-51078382 15000726608 |
⑧在线 QQ: | 2487747836 362995749 |
⑨产品简要: | 气动法兰硬密封蝶阀系列产品,是长寿命、节能型蝶阀。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。 |
气动三偏心蝶阀系列产品,是长寿命、节能型蝶阀。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建 筑、供排水管道上作调节流量和截断流体佳装置。该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。
设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

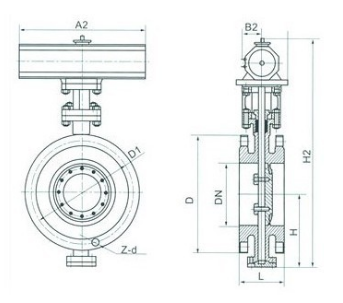

结构长度L |
外形尺寸(参考值) |
连接(标准值) |
参考 |
|||||||||
H |
Dt343H |
PN0.6MPa |
PN1.0MPa |
|||||||||
短 |
长 |
H1 |
A1 |
B1 |
D |
D1 |
z-d |
D |
D1 |
z-d |
||
108 |
150 |
112 |
350 |
180 |
200 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
17 |
112 |
170 |
115 |
370 |
180 |
200 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
20 |
114 |
180 |
120 |
380 |
180 |
200 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
23 |
127 |
190 |
138 |
420 |
180 |
200 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
25 |
140 |
200 |
164 |
460 |
180 |
200 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
40 |
140 |
210 |
175 |
555 |
270 |
280 |
165 |
225 |
8-18 |
285 |
240 |
8-22 |
47 |
152 |
230 |
208 |
605 |
270 |
280 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
60 |
165 |
250 |
243 |
680 |
270 |
280 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
95 |
178 |
270 |
283 |
800 |
380 |
420 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
124 |
190 |
290 |
310 |
835 |
380 |
420 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
181 |
216 |
310 |
340 |
915 |
450 |
470 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
260 |
222 |
330 |
380 |
960 |
480 |
490 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
338 |
229 |
350 |
410 |
1020 |
480 |
490 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
360 |
267 |
390 |
470 |
1225 |
480 |
660 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
540 |
292 |
430 |
550 |
1355 |
640 |
660 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
580 |
318 |
470 |
640 |
1470 |
640 |
660 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
845 |
330 |
510 |
710 |
1545 |
750 |
860 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
1050 |
410 |
550 |
770 |
1795 |
850 |
860 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
1500 |
470 |
630 |
890 |
1965 |
850 |
900 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
2000 |
零部件:
技术参数 |
阀体参数 |
|
气缸形式 双作用、单作用 |
公称压力 PN6、PN10、PN16、PN25、PN40 |
|
环境温度 -20℃~ 80℃ |
连接方式 法兰JB、GB(特选ANSI、JIS) |
|
气源压力 双作用4~8bar,单作用5~8bar |
阀体材质 WCB、SS304、SS316、SS316L |
|
|
阀板材质 WCB、SS304、SS316、SS316L |
|
功能选项 |
密封材料 Y(多层或混合硬密封)、S(不锈钢金属密封) |
|
防 爆 型 防爆等级:dIIBT4 |
工作温度 |
C6:-30℃~250℃(Y) |
信号反馈 X1机械无源信号,X2有源信号 |
C7:-30℃~350℃(S) |
|
手动功能 气动阀可选手轮、手动开阀、关阀功能 |
C8:-40℃~400℃(S) |
|
调 节 型 输入4-20mA信号,实现球阀调节功能 |
C9:-40℃~450℃(S) |
|
|
|
|
标准规范 |
|
|
设计依据 GB标准、ABSI标准 |
附件选项 |
|
法兰标准 GB9113、GB9113、GB9115 |
回 讯 器 也叫限位开关,远程反馈开关信号 |
|
设计标准 GB 12238 API609 |
电 磁 阀 双作用选两位五通,单作用选两位三通 |
|
结构长度 GB/12221 ANSI B16.10 |
三 联 件 可对气源稳压、过滤、气缸加润滑油 |
|
法兰连接 GB/12221 ANSI B16.10 |
手轮机构 转动手轮机构,可实现手动开、关阀 |
|
法兰连接尺寸 JB/9113、JB/T79 ANSI B16.5(2~24'') |
电器定位器 输入4-20mA信号,实现球阀调节功能 |
|
ANSI B16.47(26~32'') |
备 注 气缸参数请另参考所选配的气动执行器资料 |
|
实验和检验 JB/T9092 API598 |
|
零件结构材质表 |
||||
|
材质 |
|||
序号 |
零件名称 |
C |
P |
R |
1 |
内六角螺丝 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
2 |
阀盖 |
WCB |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
3 |
垫片 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
4 |
阀座 |
不锈钢 柔性石墨、PTFE |
||
5 |
垫片 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
6 |
蝶板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
7 |
圆柱销 |
45 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
8 |
下盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
9 |
垫片 |
不锈钢 柔性石墨、PTFE |
||
10 |
衬套 |
PTFE复合轴承 |
||
11 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
12 |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
13 |
支架 |
WCB |
WCB |
WCB |
14 |
键 |
45 |
45 |
45 |
15 |
衬套 |
PTFE复合轴承 |
||
16 |
填料 |
柔性石墨、PTFE |
||
17 |
压盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
18 |
气动执行器 |
LDP系列、LDSK系列、AW系列 |
